Gerçek Dünyada Atık Su Proses Kontrolü için F/M Oranında Uzmanlaşmak

Biyolojik atıksu arıtımında aktif çamur prosesi çoğunlukla matematiksel bir kesinlik olarak ele alınır. Ancak deneyimli süreç mühendisleri bunun daha çok değişken bir ekosistem gibi davrandığını biliyveya. Bu ekosistemi yönetmenin temelinde Gıda-Mikroveyaganizma (F/M) oranı .

Standart operasyonel kılavuzlar katı formüller sunarken gerçek süreç ustalığı, F/M'nin değişken organik kimya, mevsimsel kinetik ve gerçek zamanlı sensör sınırlamalarıyla nasıl etkileşime girdiğinin anlaşılmasını gerektirir. Bu kılavuz, modern tesis optimizasyonu için eyleme dönüştürülebilir, sahada test edilmiş bilgiler sunmak üzere temel hesaplamaların ötesine geçer.

1. F/M Oranına Giriş: Biyolojik Kinetik Denge

F/M oranı, biyolojik reaktörlere giren biyolojik olarak parçalanabilen organik substrat kütlesi ile stabilizasyona ayrılmış aktif heterotrofik bakteri kütlesi arasındaki termodinamik ilişkiyi tanımlar.

• “Yiyecek” (F): Organik yüklemenin kütle oranı. Geleneksel olarak Biyokimyasal Oksijen İhtiyacı (BOD) ile tanımlanırken, mikrobiyal katabolizma için mevcut olan uçucu karbonlu bileşikleri temsil eder.
• “Mikroorganizmalar” (M): Havalandırma havuzunun sınırları içinde bulunan, hem karbonlu oksidasyondan hem de biyo-topaklanmadan sorumlu olan aktif, hücresel biyokütle.

İdeal bir sistemde bu oran, bakterileri geç azalan büyüme aşamasında veya erken endojen solunum aşamasında tutar. Ölçek her iki yönde de çok fazla eğilirse, çamur flokunun fiziksel yapısı bozulur, Çamur Hacim İndeksini (SVI) değiştirir ve toplam askıda katı maddeler (TSS) ve besin limitleri için mevzuata uyumsuzluk riski ortaya çıkar.

2. Dinamik Matematik: Gecikme ve Çamur "Saflığını" Faktoring Etme

F/M'nin ders kitabındaki matematiksel temsili basittir, ancak bileşenleri operasyonel tuzakları gizler.

Saf Metin Formülleri

ABD İmparatorluk Birimleri:
F/M = (Giriş BOİ, mg/L * Akış, MGD * 8,34) / (MLVSS, mg/L * Havza Hacmi, MG * 8,34)

Metrik Birimler:
F/M = (Giriş BOİ, mg/L * Akış, m3/gün) / (MLVSS, mg/L * Havza Hacmi, m3 * 1.000)

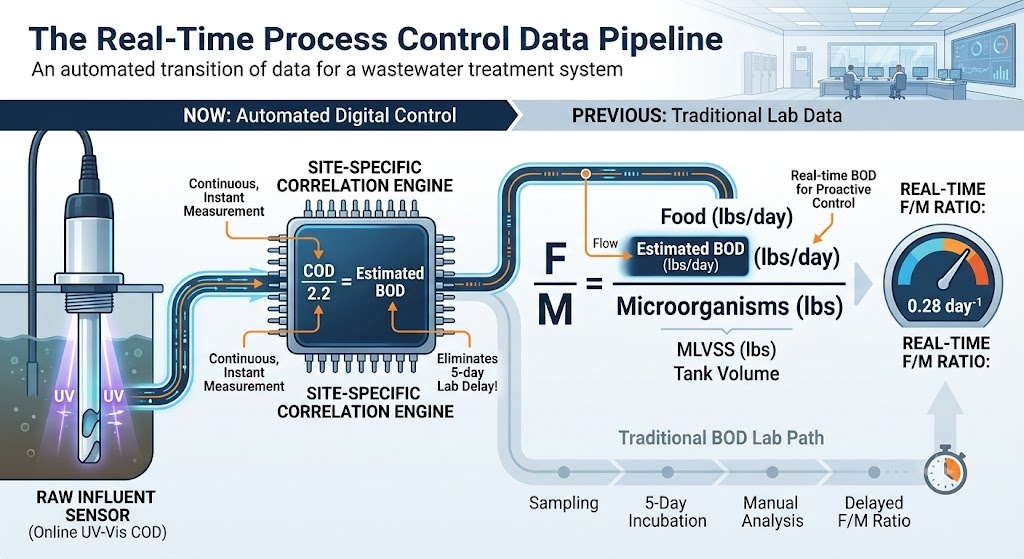

Bilgi Kazanımı: 5 Günlük BOD Gecikme Tuzağını Kırmak

Klasik F/M kontrolündeki en büyük kusur, standart BOİ5'in 5 günlük bir inkübasyon süresi gerektirmesidir. Dinamik bir tesisi 5 günlük bir gecikme göstergesi kullanarak yönetmek, her zaman geçen haftaki krizi düzeltmenizi sağlar.

Gelişmiş tesisler bir dinamik oluşturarak bunu atlar COD'dan BOD'a veya TOC'den BOD'a korelasyon matrisi . Ham evsel atık su tipik olarak 2,0:1 ile 2,5:1 arasında bir KOİ:BOİ oranı sergiler. Ancak tesisiniz endüstriyel fraksiyonlar alıyorsa (örn. gıda işleme, kimyasal üretim), bu oran 4,0:1'e çıkabilir veya saatlik olarak değişebilir.

[Gerçek Zamanlı Gıda Tahmini] = Günlük COD (2 saatlik sindirim veya çevrimiçi UV-Vis yoluyla) / Sahaya Özel Korelasyon Faktörü

Operatörler, birincil atık su savağında çevrimiçi UV-Vis spektrofotometreleri kullanarak, gerçek zamanlı organik "sümüklüböcekleri" yakalayabilir ve toksik aşırı yükü beş gün geç keşfetmek yerine proses ölçümlerini anında ayarlayabilir.

MLVSS'den MLSS'ye "Saflık" Fraksiyonu

Paydada MLVSS yerine MLSS'yi kullanmak kritik bir hatadır. MLSS, biyolojik olmayan inert katıları (ince tanecik, silt ve çökelmiş fosfor gibi sabit askıdaki katıları) içerir.

Sağlıklı bir belediye tesisi, MLVSS/MLSS oranı (Saflık Endeksi) 0,75 ila 0,85 . Kombine kanalizasyon sistemlerinde veya kum kanallarının yetersiz olduğu tesislerde şiddetli yağmur olayları sırasında, inert kum havalandırma havuzuna girerek oranı 0,60'ın altına düşürür. Uçucu kısmı test etmezseniz (550 santigrat derecede uçucu mufla fırını testi yoluyla MLVSS), mikrobiyal iş gücünüzü matematiksel olarak abartır, sisteminizi büyük ölçüde yetersiz besler ve beklenmedik biyokütle açlığını tetiklersiniz.

3. Gelişmiş Hesaplama Senaryosu: Endüstriyel Değişim

Temel belediye hesaplamalarının ötesine geçerek, endüstriyel bir gıda işleme tesisinin beklenmedik bir organik artışı belediye sistemine aktardığı gelişmiş bir senaryoya bakalım.

Sabah 08:00'de Toplanan Saha Verileri:

• Etkileyen Akış Hızı: 4.0 MBD
• Birincil Atık COD (hızlı test yoluyla): 600 mg/L
• Bu spesifik endüstriyel karışım için tarihsel COD:BOD Faktörü: 2.4:1
• Havalandırma Tankı Hacmi: 1,2 Milyon Galon (MG)
• MLSS Konsantrasyonu: 3.500 mg/L
• Güncel Uçucu Organik Fraksiyon (MLVSS/MLSS): Son yağışlı havadaki silt akışından dolayı %72

Adım 1: Gerçek Zamanlı Tahmini BOİ'yi (Gıda) Hesaplayın

Tahmini Etkileyen BOİ = 600 mg/L KOİ / 2,4 = 250 mg/L BOİ
Uygulanan Gıda = 250 mg/L * 4,0 MGD * 8,34 = 8.340 lbs BOİ/gün

Adım 2: Gerçek Biyolojik Kütleyi (Mikroorganizmalar) Hesaplayın

Gerçek MLVSS Konsantrasyonu = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Aktif Mikroorganizmalar = 2.520 mg/L * 1,2 MG * 8,34 = 25.220 lbs MLVSS

Adım 3: Gerçek Zamanlı F/M'yi Hesaplayın

F/M Oranı = 8.340 lbs BOİ / 25.220 lbs MLVSS = 0,33 gün^-1

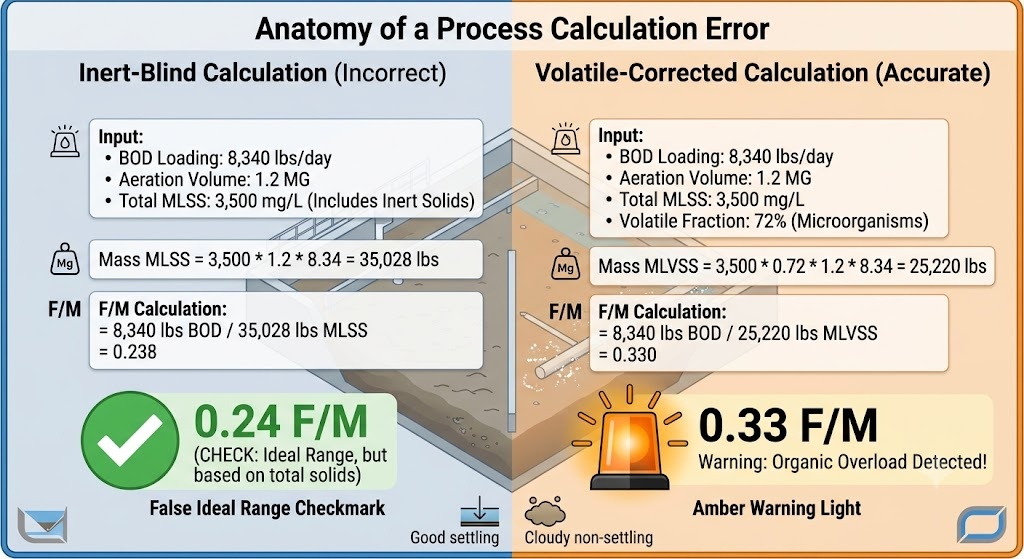

Operasyonel Bilgi: Operatör hesaplama için toplam MLSS'yi yanlış kullanmış olsaydı, hesaplanan F/M 0,24 olarak görünecek ve bu da tamamen kararlı bir geleneksel sistemin sinyalini verecekti. Gerçekte, gerçek biyolojik yük 0,33'tür; bu, geleneksel arıtmanın üst sınırına yaklaşarak operatörü biyokütlenin yıkanmasını önlemek için çamur israfını hemen durdurması konusunda uyarır.

4. İdeal F/M Aralıkları ve Kinetik Sıcaklık Faktörü

İşletim hedefi aralıkları tesisin özel mühendislik tasarımıyla uyumlu olmalıdır.

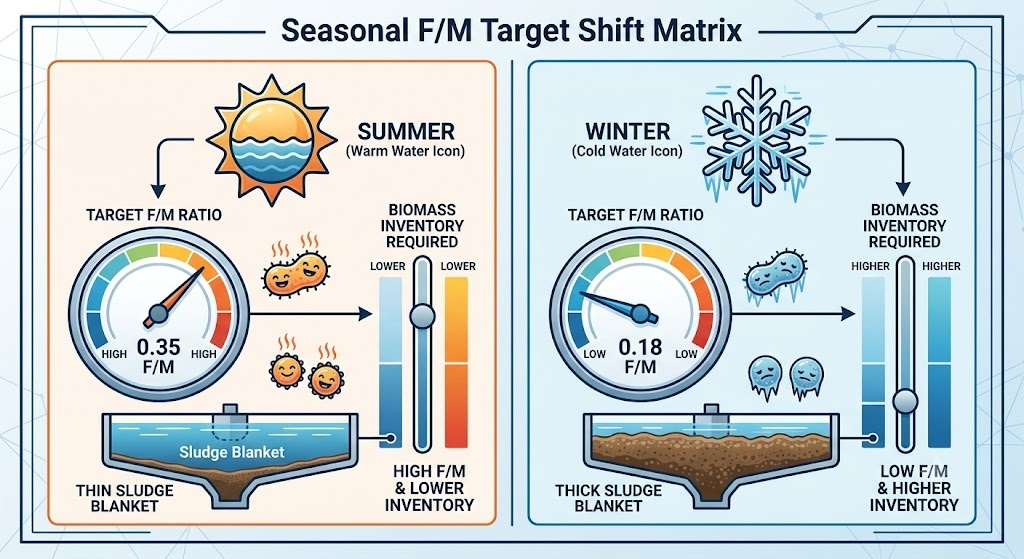

Ders Kitaplarının Gözden Geçirdiği Sıcaklık Katsayısı

Mikrobiyal enzimatik aktivite yüksek oranda sıcaklığa bağlıdır ve değiştirilmiş Arrhenius denklemi tarafından yönetilir. Atık su sıcaklığındaki her 10 santigrat derecelik düşüş, biyolojik metabolizma hızlarının yaklaşık %50 oranında azalmasına neden olur.

• Yaz Çalışması (25°C): Mikropların metabolizma hızları yüksektir. Besinleri hızla tüketirler. Kinetik işlem hızı yükleme hızıyla eşleştiğinden, daha yüksek bir F/M oranını (ör. 0,35) güvenle çalıştırabilirsiniz.
• Kış Çalışması (10°C): Mikroplar halsizleşir. Aynı miktarda gelen BOİ'yi tedavi etmek için mikrobiyal iş gücünüzün boyutunu artırmalısınız. Operatörler, daha fazla "elden ağza" işleme kapasitesi sağlamak için MLVSS hedeflerini kasıtlı olarak yükselterek daha düşük bir F/M oranını (örneğin, 0,18) hedeflemelidir.

5. Yüksek F/M Oranlarında Sorun Giderme: Organik Aşırı Yük ve Yapısal Dağılım

Yüksek F/M oranı (geleneksel sistemlerde >0,50), mevcut karbonlu enerjinin, mevcut biyokütlenin metabolik kapasitesini aştığını gösterir. Bunun nedeni, endüstriyel sümüklü böcek atıklarından, katıların ani yağmur suyuyla hidrolik olarak yıkanmasından veya aşırı Çamur İsrafından (WAS) kaynaklanmaktadır.

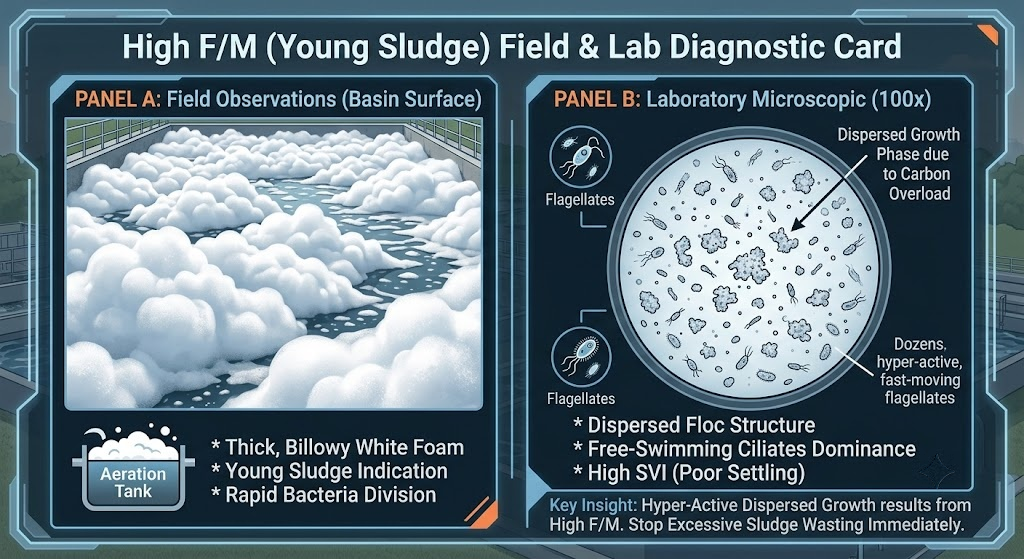

Görsel Yerinde Teşhis ve Mikroskopi

• Yüzey Olayı: Havalandırma havuzu kalın, dalgalı ve oldukça akışkan bir ortam oluşturur. tertemiz beyaz köpük . Bu köpük, genç bakterilerin log büyüme aşamasında hızla bölünmesiyle üretilen yüksek konsantrasyonlarda hücre dışı polisakkaritler ve lipitler içerir.
• Mikroskobik Yapı: 100x büyütme altında çamur topakları küçük görünür, oldukça kırıklıdır ve yapılandırılmış kenarlardan yoksundur. Serbest yüzen siliatların ve kamçılıların büyük bir hakimiyetini göreceksiniz, rotiferlerin veya saplı siliatların ise kesinlikle yokluğunu göreceksiniz.

Gelişmiş Düzeltici Eylemler

1. Adım Besleme Manevrası: Tesisiniz kademeli besleme özellikleriyle donatılmışsa, ham giriş akışını havalandırma tankının başından uzağa yönlendirin ve orta veya arka bölgelere dağıtın. Bu, girişteki F/M oranını anında azaltarak geri dönen biyokütleyi organik şoktan korur.
2. RAS/WAS Denge Ayarlamaları: Tüm WAS pompalamasını derhal durdurun. Depolanan katıların ikincil arıtıcılardan reaksiyon bölgesine geri transferini en üst düzeye çıkarmak için Geri Dönüş Aktif Çamur (RAS) oranlarını artırın.

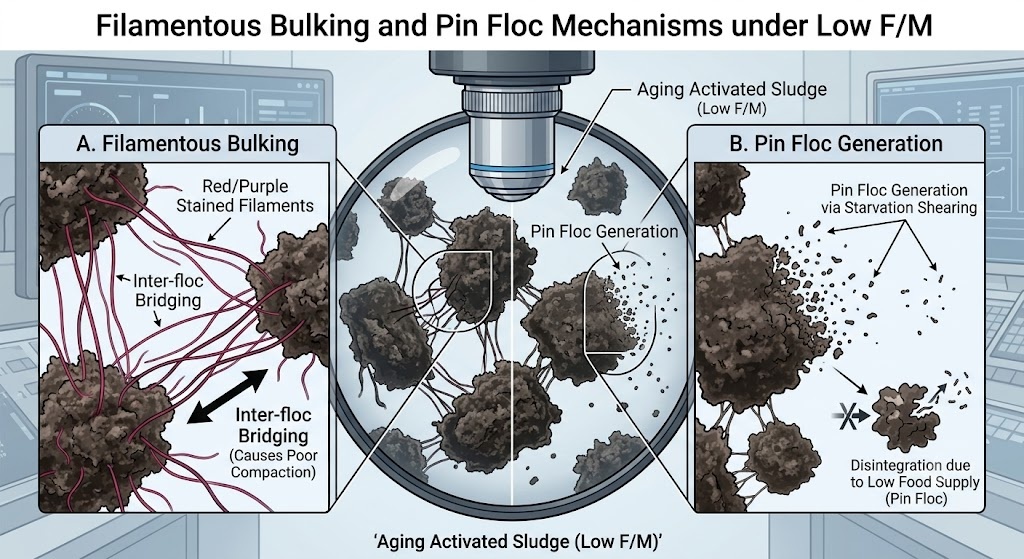

6. Düşük F/M Oranlarında Sorun Giderme: Microthrix Hacimlendirme ve Pin Floc

Düşük F/M oranı (geleneksel sistemlerde <0,15), yoğun biyolojik açlığın olduğu bir ortamı temsil eder. Mikrobiyal popülasyon birincil enerji arzını aşmıştır.

Görsel Yerinde Teşhis ve Mikroskopi

• Yüzey Olayı: Havalandırma havuzunda su spreylerine direnen yoğun, yağlı, koyu kahverengi veya ten rengi kabuklu bir pislik tabakası gelişir. İkincil arıtıcı görüntülenir pin topakları — son derece şeffaf bir su kolonuna rağmen atık su savağının üzerinde yüzen küçük, kül benzeri parçacıklar.
• Mikroskobik Yapı: Çamur topakları masif, koyu renkli ve düzensiz görünür. Uzun, saça benzer teller ipliksi bakteriler (örneğin Mikrothrix parvicella or Tip 0041 ) flokların merkezinden ayrılır, boşluklar arasında köprü oluşturur ve arıtıcıdaki sıkışmayı fiziksel olarak önler.

Açlık Şişmesinin Mekaniği

Yiyecek kıt olduğunda, ipliksi bakteriler standart topak oluşturan bakterilere karşı rekabet eder. Filamentli hücreler çok daha yüksek bir yüzey alanı/hacim oranına sahip olup, yoğun floklara göre eser miktardaki BOD'yi daha etkili bir şekilde temizlemelerine olanak tanır. Çoğaldıkça suyu hapseden, Çamur Hacim İndeksini (SVI) yükselten ve arıtıcıdaki çamur örtüsünün yüzeye doğru yükselmesine neden olan ağ benzeri bir ağ oluştururlar.

Gelişmiş Düzeltici Eylemler

1. Artımlı İsraf Protokolü: Dengeyi yeniden sağlamak için fazla biyokütleyi ortadan kaldırmalısınız, ancak büyük ayarlamalar sistemi şok edebilir. Uygulamak %10 ila %15 Maksimum İsraf Kuralı : Günlük WAS hacminizi asla tek bir 24 saatlik pencerede %15'ten fazla artırmayın.
2. Seçici Klorlama Stratejisi: Filamentöz kabarma şiddetliyse, RAS hattına hedeflenen klor dozunu uygulayın. Kesin bir oranda klor dozlayın Günde 1.000 lbs MLVSS başına 2 ila 5 lbs klor . Filamentler flok yapısından dışarı doğru uzandıkları için ilk önce klora maruz kalırlar ve içteki flok oluşturan bakterileri güvende tutarken onları yok ederler.

7. Süreç Entegrasyonu: F/M ve MCRT Operasyonel Matrisi

Gelişmiş atık su operasyonları F/M'yi izole bir ölçüm olarak yönetmez. Matematiksel tersi olarak işlev görür Ortalama Hücre Kalma Süresi (MCRT) or Katı Tutma Süresi (SRT) .

F/M dış stres etkenini (sisteme giren gıda) ölçerken, MCRT işgücünün iç yaşını ve işte kalma süresini ölçer.

MCRT = Sistemdeki Uçucu Askıda Katı Maddelerin Toplam Envanteri / Gün başına Kaybedilen Uçucu Katı Maddelerin ve Atık Suların Toplam Kütlesi

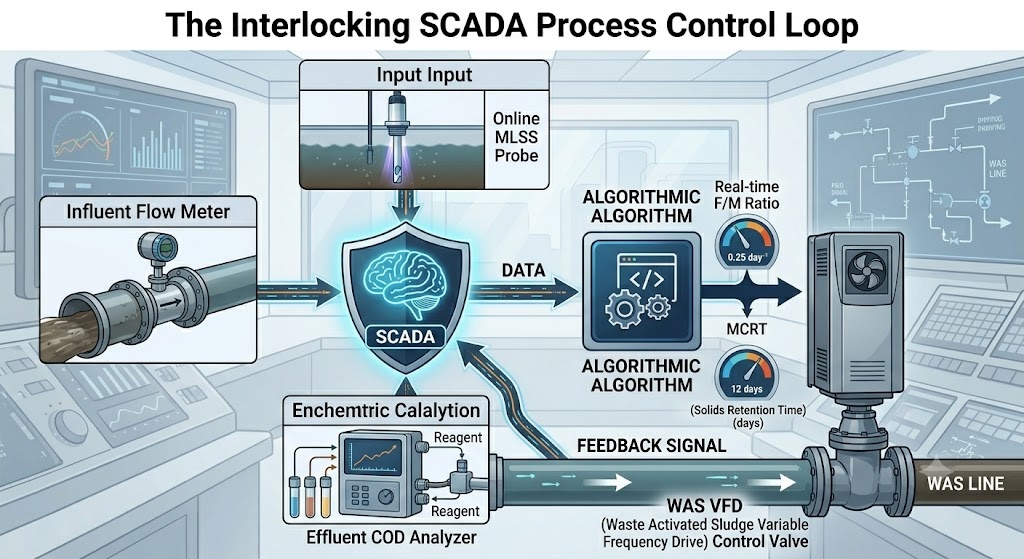

Dijital İkizlere ve SCADA Otomatik Kontrolüne Geçiş

Modern arıtma tesisleri birleşik bir sistem kullanır Proses Kontrol Matrisi SCADA sistemleri içerisinde. Havalandırma havuzunun orta noktasına kurulan çevrimiçi optik MLSS probları, sürekli katı verileri sağlar. Giriş ve WAS hatlarındaki dijital manyetik akış ölçerlerle birleştirilen SCADA sistemi, sabit bir hedef MCRT'yi korumak için değişken frekanslı tahrikli (VFD) atık pompalarını otomatik olarak modüle eder.

Ani bir endüstriyel yük F/M oranını değiştirdiğinde otomasyon çözünmüş oksijen (DO) talebinde buna karşılık gelen düşüşü algılar ve ayarlamalar hemen yapılabilir. Bu entegrasyon, MCRT'nin stabilite için dayanak görevi görmesini sağlarken F/M, gerçek zamanlı yükleme değişimlerini değerlendirmek için teşhis aracı olarak hizmet eder.

8. Özet: Fabrika Yöneticileri için Yönetici Çıkarımları

Aktif çamur tesisinin optimize edilmesi, tarihsel genel kabul görmüş metodolojilerin ötesine geçmeyi ve dinamik süreç metriklerini benimsemeyi gerektirir:

• Hızlı Suretleri Dahil Edin: Yüksek F/M şoklarını proaktif bir şekilde yönetmek için standart 5 günlük gecikmeli BOD testini 2 saatlik COD tezgah sindirimi veya çevrimiçi UV-Vis optik sensörlerle değiştirin.
• Kül İçeriği için Normalleştirme: Süreç hedeflerini asla toplam MLSS kullanarak hesaplamayın; Aktif biyolojik kütleyi inert nehir çamurundan ve mineral çökelmesinden izole etmek için MLVSS'ye öncelik verin.
• Kinetik Sıcaklık Hedeflerini Dahil Edin: Doğal bakteriyel metabolik dalgalanmalara uyum sağlamak için hedef F/M aralıklarını kışın daha düşük, yazın daha yüksek değiştirin.
• Muhafazakar İsrafı Uygulayın: Tek günlük WAS hacimsel ayarlamasını %15 ile sınırlandırarak sisteminizi proses salınımlarından koruyun.
