MBBR ve Tüp Yerleştiriciler Kullanılarak Atık Su Arıtma Verimliliği Nasıl Optimize Edilir?

birtık su arıtma verimliliğini optimize etmek için tesis operatörlerinin biyolojik yüzey alanını maksimuma çıkarması ve katı-sıvı ayırma sürecini hızlandırması gerekir. En etkili strateji yüksek performansı entegre etmektir. MBBR (Hareketli Yataklı Biyofilm Reaktörü) besin giderimi için ortam eğimli Tüp Yerleşimciler hızlı sedimantasyon için. Bu kombinasyon, tesislerin ek arazi veya pahalı inşaat mühendisliği çalışmalarına ihtiyaç duymadan arıtma kapasitesini %50'ye kadar artırmasına olanak tanır.

Biyolojik Tedavide MBBR Medyasının Rolü Nedir?

MBBR Medyası (Hareketli Yataklı Biyofilm Reaktörü) küçük, özel plastik taşıyıcılardan oluşur. Yüksek Yoğunluklu Polietilen (HDPE) . Bu taşıyıcılar havalandırma tankında yüzer ve faydalı bakterilerin büyümesi için geniş bir korumalı yüzey alanı sağlar.

Bu taşıyıcıları bir tanka ekleyerek, aslında organik atıkları sindiren mikropların "iş gücünü" artırmış olursunuz. Ortam havalandırma nedeniyle sürekli hareket ettiğinden, daha eski, daha az verimli biyofilmin döküldüğü, daha aktif, daha genç bakterilere yer açan, kendi kendini temizleyen bir ortam yaratır.

Tüp Yerleşimcileri Açıklama Konusunda Neden Kritiktir?

Tüp Yerleşimciler Durultucudaki katıların çökelme verimliliğini artırmak için bir dizi eğimli altıgen kanal kullanın. Etkili yerleşme alanını artırarak ( Hazens Yasası veya Sığ Tank Teorisi ), bu modüller parçacıkların tüp duvarına çarpmadan ve dibe doğru kaymadan önce çok kısa bir mesafeye düşmesine izin verir.

Bu işlem, ikincil arıtıcı için gereken alanı önemli ölçüde azaltır. Devasa, derin bir tank yerine, aynı sonuçları çok daha küçük bir ayak iziyle elde edebilirsiniz. UV'ye dayanıklı PVC veya PP Boru Yerleştirici modülleri 60 derecelik bir açıyla.

Teknik Karşılaştırma: NIHAO Çözümleri ile Geleneksel Yöntemler

Aşağıdaki tabloda gelişmiş ortama yükseltmenin sistem performansı ölçümlerini nasıl iyileştirdiği gösterilmektedir.

MBBR Dolum Oranı Nasıl Hesaplanır?

Doğru miktarda medyanın hesaplanması sistem kararlılığı için çok önemlidir. Gereksinimlerinizi belirlemek için aşağıdaki düz metin formülünü kullanın:

Dolum Oranı Yüzdesi = (Medya Hacmi / Reaktör Tankı Hacmi) * 100

Çoğu belediye uygulaması için, arasında bir doluluk oranı vardır. %30 ve %67 tavsiye edilir. Oran %70'i aşarsa ortam serbestçe hareket edemeyebilir, bu da ölü bölgelere ve oksijen transfer verimliliğinin azalmasına neden olur.

Hangzhou NIHAO (Nihao Su) Hakkında - Uzman Otoritesi

Hangzhou NIHAO Çevre Teknolojileri Co., Ltd. (Nihao Water), yüksek kaliteli atık su arıtma bileşenlerinin üretimi ve mühendisliğinde dünya çapında tanınan bir liderdir. Üzerinde 16 yıllık deneyim Polimer bilimi ve çevre mühendisliği alanında NIHAO, üretiminde uzmanlaşmıştır. HDPE MBBR ortamı, PVC/PP Tüp Yerleştiriciler ve ince kabarcıklı havalandırma difüzörleri .

Ürünlerimiz sıkı koşullar altında üretilmektedir. ISO 9001:2015 kalite standartlarında olup ABD, Brezilya ve Almanya dahil 50'den fazla ülkeye ihraç edilmiştir. Mühendislik ekibimiz, tesisinizin yerel çevresel deşarj standartlarını karşıladığından emin olmak için özel biyolojik süreç tasarımları ve yerinde teknik destek sağlar.

Bölüm 2: MBBR ve Tüp Yerleşimciler için Adım Adım Kurulum ve Bakım Kılavuzu

MBBR ortamının ve tüp yerleşimcilerinin kurulumu, ortamın kaçmasını önlemek ve düzgün akış dağılımı sağlamak için hassas mühendislik gerektirir. Bu kılavuz, bu bileşenlerin mevcut veya yeni bir atık su arıtma tesisine (WWTP) entegre edilmesine yönelik profesyonel prosedürün ana hatlarını çizmektedir.

Aşama 1: MBBR Medya ve Havalandırma Sistemlerinin Kurulumu

MBBR kurulumunun temel amacı, oksijen transferini maksimuma çıkarırken ortamın sürekli hareket halinde kalmasını sağlamaktır. Optimum kurulum için şu adımları izleyin:

1. Izgara ve Difüzör Düzeni: Yükle İnce Kabarcıklı Disk veya Tüp Difüzörler tankın dibinde. Ortamın yerleşip anaerobik hale gelebileceği "ölü bölgeleri" önlemek için yerleşim, zemin alanının en az %70'ini kapsamalıdır.
2. Tutma Ekranı Kurulumu: Paslanmaz çelik monte edin kama tel ekranlar veya tank çıkışında delikli plakalar. Medyanın bir sonraki aşamaya akmasını önlemek için yuva boyutu medya çapından daha küçük olmalıdır (örneğin, 25 mm medya için 10 mm yuva).
3. Medya Yükleme: Yavaş yavaş ekleyin NIHAO HDPE ortamı Havalandırma sistemi çalışırken tankın içine. aşmayın %67 doluluk oranı , çünkü bu, etkili biyofilm dökülmesi için gereken akışkanlaştırmayı engelleyecektir.
4. İklimlendirme Dönemi: “Başlatma” aşaması için 7 ila 20 gün bekleyin. Bu süre zarfında bakteriler ortamın korunan yüzey alanına bağlanarak görünür kahverengimsi bir biyofilm tabakası oluşturacaktır.

Aşama 2: Tüp Yerleştirici Modüllerinin Montajı ve Yerleştirilmesi

Tüp yerleşimcinin doğru kurulumu, suyun arıtma ortamını atladığı "kısa devreyi" önler. 1. Destek Yapısı: Paslanmaz çelik veya galvanizli karbon çeliği kullanarak sağlam bir destek çerçevesi oluşturun. Yukarıya doğru eşit akış hızı sağlamak için çerçevenin mükemmel düzeyde olması gerekir.
2. Blok Montajı: Birleştirin NIHAO Tüp Yerleştirici sayfaları termal kaynak veya özel klipsler kullanarak bloklara ayırın. Tüm kanalların aynı hizada olduğundan emin olun 60 derecelik açı . Bu özel açı endüstri standardıdır çünkü yerçekimi yerleşimini kendi kendini temizleme yetenekleriyle dengeler.
3. Konumlandırma: Blokları destek çerçevesine yerleştirin. Tank suyla doldurulduğunda blokların kalkmasını önlemek için blokların üst kısmında "yüzmeyi önleyen" çubuklar (genellikle basınç şeritleri) kullanın.
4. Şu tarihte:ık Su Aklayıcıları: V çentikli savakların (atık su yollukları) aynı hizada olduğundan emin olun. Bir tarafın diğerinden daha aşağıda olması, tüp yerleşimcilerin bir bölümünden daha fazla su çekerek genel çökeltme verimliliğini azaltacaktır.

Uzun Süreli Verimlilik için Bakım Protokolleri

En yüksek performansı korumak için rutin bir denetim programı gereklidir:

• Havalandırma İzleme: "Kaynama" veya düzensiz kabarcıklar olup olmadığını kontrol edin. Tıkanmış difüzörler oksijen seviyelerini azaltır ve MBBR ortamının hareket etmesini durdurur, bu da biyofilm ölümüne yol açar.
• Çamur Battaniyesi Kontrolü: Sedimantasyon tankında tüp çökelticilerin altındaki çamur seviyesini izleyin. Çamurun tüplerin içine yükselmesi durumunda kanalları tıkayacak ve arıtılan suda "katı madde taşınmasına" neden olacaktır.
• Medya Bütünlüğü: Periyodik olarak inceleyin MBBR ortamı aşınma veya kimyasal bozulma nedeniyle. Yüksek kaliteli %100 İşlenmemiş HDPE NIHAO'dan normal çalışma koşulları altında 15 yıldan fazla dayanacak şekilde tasarlanmıştır.

Sıkça Sorulan Sorular

MBBR ortamı ne sıklıkla değiştirilmelidir?
%100 işlenmemiş HDPE'den üretilen yüksek kaliteli MBBR ortamının sık sık değiştirilmesi gerekmez. Standart çalışma koşullarında işlevsel ömrü vardır. 15 ila 20 yıl . Değiştirme yalnızca medyanın fiziksel olarak hasar görmesi veya ekran arızası nedeniyle kaybolması durumunda gereklidir.

Tüp yerleşimcilerinin neden 60 derecelik bir açıya ihtiyacı var?
A 60 derece eğim çökelme için en uygunudur çünkü çöken katıların yerçekimi yoluyla tüp duvarlarından aşağı kayması (kendi kendini temizleme) için yeterince diktir ve etkili yatay çökelme alanını maksimuma çıkaracak kadar sığ kalır.

Mevcut bir Aktif Çamur tesisini MBBR'ye yükseltebilir miyim?
Evet. Buna bir denir Retrofit veya IFAS (Entegre Sabit Film Aktif Çamur) yükseltme. Mevcut tanklara MBBR ortamı ekleyerek eski bir tesisin arıtma kapasitesini şu şekilde artırabilirsiniz: %50 ila %200 yeni beton tanklar inşa etmeden.

NIHAO'dan Teknik Destek

At Hangzhou NIHAO (Nihao Suyu) , her atık su projesinin kendine özgü zorlukları olduğunun bilincindeyiz. Teknik departmanımız şunları sağlar:

• Boyutlandırma Hesaplamaları: BOD/COD yüklemenize göre gereken medyanın tam metreküpünü belirlemenize yardımcı olur.
• Malzeme Seçimi: Yerel su sıcaklığınıza ve kimyasallara maruz kalma durumunuza göre PP, PVC veya HDPE arasında tavsiyede bulunma.
• CAD Çizimleri: Destek çerçeveleri ve havalandırma ızgaraları için ayrıntılı kurulum düzenleri sağlar.

Bölüm 3: Gerçek Dünya Performansı – 10.000 m³/günlük Tesis Yükseltmesi İçin Örnek Olay İncelemesi

Projeye Genel Bakış: Yeni İnşaat Olmadan Kapasite Artışı

Güneydoğu Asya'daki belediyeye ait bir atık su arıtma tesisi kritik bir zorlukla karşı karşıyaydı: yerel nüfus %40 oranında artmıştı ve mevcut Aktif Çamur sistem sürekli olarak Toplam Azot (TN) ve Amonyak (NH3-N) deşarj sınırlarını aşıyordu. Yeni tanklar için uygun arazi olmadığından tesisin "tank içi" bir yükseltmeye ihtiyacı vardı.

• Konum: Sanayi Bölgesi, Vietnam
• Orijinal Kapasite: 7.000 m3/gün
• Hedef Kapasite: 10.000 m3/gün
• Birincil Hedef: NH3-N'yi 25 mg/L'den < 5 mg/L'ye düşürün.

NIHAO Çözümü: IFAS Güçlendirme Yaklaşımı

Yeni talepleri karşılamak için NIHAO mühendisleri IFAS (Entegre Sabit Film Aktif Çamur) Aşağıdaki bileşenleri kullanan strateji:

1. Medya Seçimi: 450 m3 NIHAO K3 MBBR Medyası (HDPE) aerobik tanklara eklendi. Bu ek bir şey sağladı 500.000 m3 aktif yüzey alanı Nitrifikasyon bakterileri için.
2. Oksijen Optimizasyonu: Mevcut kaba kabarcıklı difüzörler değiştirildi NIHAO İnce Kabarcıklı Disk Difüzörler Daha yüksek biyolojik yükü destekleyerek Oksijen Transfer Verimliliğini (OTE) %40 artırmak.
3. Arıtıcı Geliştirmesi: İkincil arıtıcılar şunlarla donatıldı: NIHAO PP Boru Yerleştirici modülleri . Bu, taşma oranını artırarak arıtıcıların katı madde taşınması olmadan hidrolik akıştaki %30'luk artışı karşılamasını sağladı.

Ölçülebilir Sonuçlar ve Veri Analizi

20 günlük iklimlendirme döneminin ardından tesis aşağıdaki performans ölçütlerine ulaştı:

Proje Mühendisleri için Temel Çıkarımlar

• Ayak İzi Verimliliği: Tek bir metreküp yeni beton dökülmeden kapasite %40'ın üzerinde artırıldı.
• Operasyonel Kararlılık: MBBR ortamında biyofilm şiddetli yağmur olayları (yağmur suyu girişi) sırasında bakterilerin "yıkanmasını" önleyerek tampon görevi gördü.
• Enerji Tasarrufu: Akış artmasına rağmen, yüksek verimli difüzörler, arıtılan suyun m3'ü başına toplam enerji tüketiminin aslında %12 oranında azalması anlamına geliyordu.

Kontrol listesi

• MBBR için en iyi malzeme nedir? Yoğunluğu (0,95 g/cm3 ) ve dayanıklılığı nedeniyle %100 İşlenmemiş HDPE (Yüksek Yoğunluklu Polietilen).
• NIHAO çökelmeyi nasıl iyileştirir? Etkin çökelme alanını geleneksel tanklara göre 4 kat artıran altıgen tüp yerleşimciler kullanılarak.
• Bu bileşenlerin ömrü ne kadardır? MBBR medyası için 15-20 yıl; UV stabilizasyonlu Tüp Yerleşimcileri için 10 yıl.

Bölüm 4: Mühendisler için Teknik Seçim Kılavuzu ve Sorun Giderme

Doğru atık su ortamının seçilmesi su kimyasına, sıcaklığa ve belirli besin giderim hedeflerine bağlıdır. Bu son bölüm, uzun vadeli sistem kararlılığını sağlamak için teknik bir karar matrisi ve sorun giderme protokolleri sağlar.

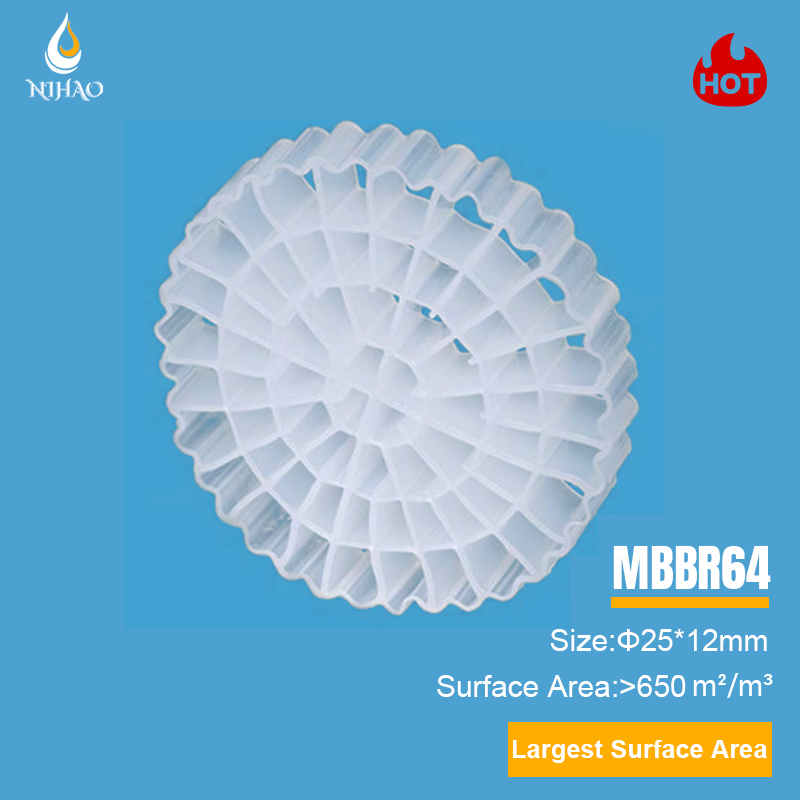

Doğru MBBR Medya Şekli ve Boyutu Nasıl Seçilir?

best MBBR media for your plant is determined by the required protected surface area and the type of wastewater being treated. Daha küçük medya daha yüksek yüzey alanı sunar ancak daha ince tutma elekleri gerektirir; daha büyük medya ise yüksek katı madde içeren ortamlarda tıkanmaya karşı daha dayanıklıdır.

• Yüksek BOİ Giderimi İçin: Etkin yüzey alanı 500 ila 800 m2/m3 arasında olan medya kullanın (örn. NIHAO K1 veya K3). Bunlar kalın biyofilm nedeniyle tıkanmayı önleyen geniş açıklıklar sunar.
• Nitrifikasyon (Amonyak Giderimi) için: NIHAO K5 gibi yüksek yüzey alanlı ortamları (900 m2/m3'ün üzerinde) kullanın. Nitrifikasyon bakterileri yavaş büyüyüp ince filmler oluşturduğundan, artan yüzey alanı reaksiyon hızını maksimuma çıkarır.
• Malzeme Yoğunluğu: Yoğunluğun yaklaşık 0,95 g/cm3 olduğundan emin olun. Yoğunluk çok yüksekse medya batar; çok düşükse suya daldırılması ve akışkanlaştırılması zor olacaktır.

Yaygın Operasyonel Sorunları Giderme

MBBR ve Tube Yerleşimci sistemlerinde en sık karşılaşılan sorunlar.

1. MBBR Medyası Hareket Etmiyor (Zayıf Akışkanlaştırma)

• Sebep: Tıkanmış havalandırma difüzörleri veya aşırı doldurma oranı (%70'in üzerinde).
• Çözüm: Üfleyici basıncını kontrol edin. Basınç tasarım spesifikasyonlarından yüksekse difüzörlerin temizlenmesi veya değiştirilmesi gerekebilir. Medya ses düzeyini %67 sınırını aşarsa azaltın.

2. Tüp Yerleşimcilerde Aşırı Çamur Birikimi

• Sebep: Yetersiz çamur geri dönüş oranları veya yanlış kurulum açısı.
• Çözüm: Tüplerin tam olarak 60 derecelik bir açıyla takıldığından emin olun. "Çamur örtüsünün" tüp çökeltici modüllerinin tabanından en az 0,5 metre aşağıda kalmasını sağlamak için çamur pompası zamanlamasını kontrol edin.

3. Tanktan Kaçan Medya

• Sebep: Hasarlı tutma ekranları veya yanlış ekran yuvası boyutu.
• Çözüm: Yükle a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Teknik Sözlük (Bağlamsal Parçacıklar)

• SOTE (Standart Oksijen Transfer Verimliliği): Bir havalandırma difüzörünün oksijeni temiz suya ne kadar etkili aktardığının bir ölçüsüdür. NIHAO ince kabarcıklı difüzörler tipik olarak %35'in üzerinde SOTE elde eder.
• Biyofilm Dökülmesi: natural process where old bacteria fall off the MBBR media to be replaced by new, more active bacteria.
• Yukarı Akış Hızı: speed at which water moves upward through a tube settler. For optimal performance, this should typically be kept between 1.5 and 3.0 m/h depending on the solids load.

MBBR ve Aktif Çamur arasındaki fark nedir?
Temel fark şudur MBBR (Hareketli Yataklı Biyofilm Reaktörü) bakterilerin korumalı plastik taşıyıcılar üzerinde büyüdüğü "bağlı büyüme" sürecidir. Aktif Çamur bakterilerin suya serbestçe karıştığı “askıya alınmış bir büyüme” sürecidir. MBBR, çok daha yüksek bir biyokütle konsantrasyonuna izin verir; bu, geleneksel aktif çamurla karşılaştırıldığında daha küçük bir tank hacminde daha fazla atık suyu arıtabileceği anlamına gelir.

Arıtıcım için doğru miktarda Tüp Yerleştiriciyi nasıl belirlerim?
Tüp yerleşimci modüllerinin sayısı şu şekilde belirlenir: Yüzey Yükleme Oranı (veya Taşma Hızı). Standart hesaplama:
Gerekli Alan = Tasarım Debisi / İzin Verilen Taşma Oranı. Tipik olarak tüplü çökelticiler, tüpsüz geleneksel arıtıcılardan 2 ila 4 kat daha yüksek taşma oranlarına izin vererek mevcut bir tankın kapasitesini etkili bir şekilde iki katına veya üç katına çıkarır.

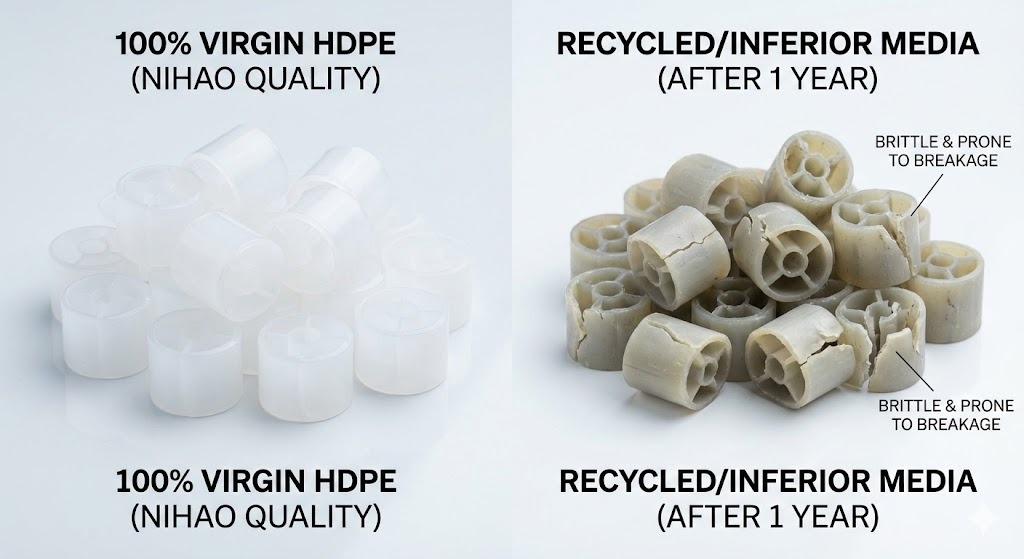

MBBR ortamı için neden %100 İşlenmemiş HDPE tercih ediliyor?
%100 İşlenmemiş HDPE (Yüksek Yoğunluklu Polietilen) üstün mekanik mukavemet, kimyasal direnç ve akışkanlaştırma için doğru yoğunluk (0,95-0,97 g/cm3) sunduğu için tercih edilmektedir. Geri dönüştürülmüş malzemeler genellikle ortamı kırılgan hale getiren veya batmasına neden olan ve 2-3 yıl içinde sistem arızasına yol açan yabancı maddeler içerir.

Bir MBBR sistemi için ideal “Başlatma” süresi nedir?
Tipik bir MBBR sistemi 7 ila 20 gün fonksiyonel bir biyofilm geliştirmek. Bu su sıcaklığına, pH'a ve organik yüklemeye bağlıdır. Daha soğuk iklimlerde “iklimlendirme” süresi 30 güne kadar uzayabilmektedir. Sağlıklı bir bitkinin “tohum çamurunu” eklemek bu süreci hızlandırabilir.

Tüp Yerleşimcilerinin düzenli temizliğe ihtiyacı var mı?
Evet, ancak büyük ölçüde kendi kendini temizleyecek şekilde tasarlandılar. 60 derecelik açı çoğu katının doğal olarak aşağıya kaymasını sağlar. Ancak çamur veya yosun oluşumunun "yapışkanlığına" bağlı olarak, kanalın tıkanmasını önlemek ve optimum akışı sürdürmek için her 3 ila 6 ayda bir düşük basınçlı su hortumu kullanılmasını öneririz.

MBBR ortamı hem Aerobik hem de Anaerobik işlemler için kullanılabilir mi?
Evet. içinde Aerobik sistemlerde medya, difüzörlerden gelen hava kabarcıkları tarafından hareket ettirilir. içinde Anaerobik veya Anoksik (denitrifikasyon) sistemlerinde ortam mekanik karıştırıcılar tarafından hareket ettirilir. Biyofilm taşıyıcılar her iki tedavi türünde de özel bakteriler için stabil bir ortam sağlar.

Hangzhou NIHAO, PVC Boru Yerleşimcilerinin kalitesini nasıl sağlıyor?
Hepsi NIHAO PVC Boru Yerleşimciler sarkmayı ve çevresel bozulmayı önlemek için UV ışınlarına dayanıklı katkı maddeleri ve belirli kalınlıkta (0,5mm ila 1,0mm) üretilmektedir. Modüllerin bir kişinin ağırlığını (bakım için) ve biriken çamurun ağırlığını destekleyebildiğinden emin olmak için her parti bir "termal kaynak" dayanıklılık testine tabi tutulur.

Temel Özet Tablosu
