Doğrudan cevap: Havalandırma, bir atık su arıtma tesisinde toplam enerjinin %50-70'ini tüketir. Temel verimlilik ölçütü, sisteminizin enerji birimi başına ne kadar oksijen sağladığını kgO₂/kWh cinsinden ölçülen Standart Havalandırma Verimliliğidir (SAE). İyi tasarlanmış bir ince kabarcıklı difüzör sistemi 2,5–5,0 kgO₂/kWh değerine ulaşır. Faaliyette olan tesislerin çoğu, kirli difüzörler, kısmi yükte çalışan büyük boyutlu fanlar, günlük yük değişimini göz ardı eden sabit DO ayar noktaları ve VFD kontrolünün eksikliği nedeniyle 1,5–2,5 kgO₂/kWh'de bu rakamın gerisinde kalıyor. Enerji denetimi, bunlardan hangisinin tam olarak en maliyetli olduğunu belirler ve US EPA, uygun şekilde tasarlanmış bir havalandırma kontrol sisteminin tek başına havalandırma enerjisini %25-40 oranında azalttığını belgelemiştir.
Havalandırma sistemleri inşaat maliyetlerinin yalnızca %2-5'ini oluştururken, tesisin enerjisinin %80'e kadarını tüketir. Muhafazakar %50 rakamında bile rakamlar oldukça önemli:
| Bitki büyüklüğü | Tipik toplam enerji | Havalandırma payı (%60) | 0,10$/kWh'den |
|---|---|---|---|
| 1.000 m³/gün | ~150.000 kWh/yıl | ~90.000 kWh/yıl | ~9.000$/yıl |
| 10.000 m³/gün | ~1.500.000 kWh/yıl | ~900.000 kWh/yıl | ~90.000$/yıl |
| 50.000 m³/gün | ~7.500.000 kWh/yıl | ~4.500.000 kWh/yıl | ~450.000$/yıl |
| 100.000 m³/gün | ~15.000.000 kWh/yıl | ~9.000.000 kWh/yıl | ~900.000$/yıl |
50.000 m³/günlük bir tesiste havalandırma verimliliğinde %20'lik bir iyileşme yılda 90.000 $ tasarruf sağlar. Her yıl. Prosesten ödün vermeden, hatta daha iyi biyolojik performansla.
Aşağıdaki denetim çerçevesi bu tasarrufların nerede saklandığını tanımlar.

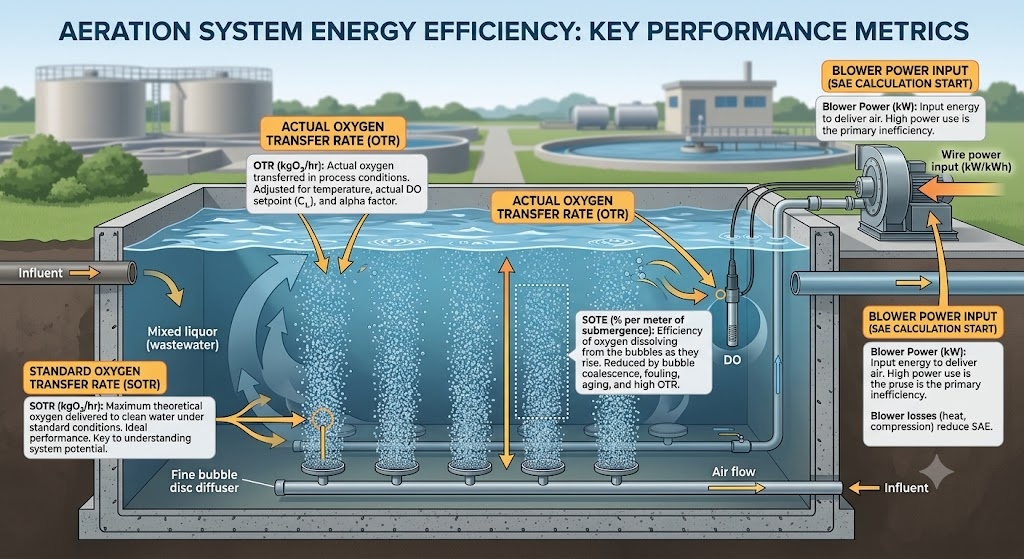

Herhangi bir şeyi denetlemeden önce ekipmanınızla aynı dili konuşmanız gerekir. Dört ölçüm havalandırma sistemi performansını tanımlar:
SOTR — Standart Oksijen Transfer Hızı
Standart koşullar altında (temiz su, 20°C, sıfır DO, deniz seviyesi) saatte aktarılan oksijen kütlesi. Birimler: kgO₂/saat. Bu, bir difüzör veya havalandırıcı için üreticinin laboratuvar derecelendirmesidir.
SOTE — Standart Oksijen Transfer Verimliliği
Standart koşullar altında, sağlanan havadaki oksijenin gerçekte suda çözünen kısmı. Suya batmanın metre başına %'si veya sistem için toplam % olarak ifade edilir.
SOTE (%) = (çözünmüş O₂ / sağlanan O₂) x 100
İnce kabarcıklı disk difüzörler: Her metre dalma başına %6–8 SOTE
Kaba kabarcıklı difüzörler: metre başına %3–4 SOTE
Yüzey mekanik havalandırıcılar: derinliğe bağlı değildir; toplam SOTE olarak ifade edilir
OTR — Gerçek (Saha) Oksijen Transfer Hızı
SOTR gerçek proses koşulları (atık su sıcaklığı, gerçek DO konsantrasyonu ve alfa faktörü) için düzeltilmiştir. Difüzörlerinizin aslında tankta sağladığı şey budur.
OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x teta^(T-20)
nerede:
SAE — Standart Havalandırma Verimliliği
Enerji denetimi için en kullanışlı tek sayı. SAE, oksijen aktarımını ve enerji tüketimini karşılaştırılabilir tek bir ölçümde birleştirir.
SAE (kgO₂/kWh) = SOTR (kgO₂/saat) / Üfleyiciye giden kablo gücü girişi (kW)
Tersi - kWh/kgO₂ - aynı derecede geçerlidir ve maliyet hesaplaması için daha sezgiseldir:
Özgül enerji (kWh/kgO₂) = 1 / SAE
Teknolojiye göre SAE kıyaslamaları:
| Havalandırma teknolojisi | SAE (kgO₂/kWh) | Spesifik enerji (kWh/kgO₂) |
|---|---|---|
| İnce kabarcıklı disk/tüp/plaka difüzör (optimize edilmiş) | 2,5–5,0 | 0,20–0,40 |
| İnce kabarcıklı disk difüzör (tipik çalışma) | 1.8–3.5 | 0,29–0,56 |
| Kaba kabarcıklı difüzör | 1.2–2.0 | 0,50–0,83 |
| Yüzey mekanik havalandırıcı (düşük hızlı) | 1.2–2.5 | 0,40–0,83 |
| Yüzey mekanik havalandırıcı (yüksek hızlı) | 0,8–1,5 | 0,67–1,25 |
| Jet havalandırıcı | 1.0–2.0 | 0,50–1,00 |
| Derin şaft havalandırması (>15 m) | 3,5–6,0 | 0,17–0,29 |
Tesisinizin hesaplanan SAE'si, ince kabarcıklı bir sistem için 1,8 kgO₂/kWh'nin altındaysa, geri kazanılabilir bir performans probleminiz var demektir; muhtemelen difüzörler kirlenmiş, aşırı havalandırma veya verimsiz fan çalışması gibi.
Ölçmediğiniz şeyi denetleyemezsiniz. Çoğu tesis herhangi bir özel test ekipmanı olmadan mevcut cihazlardan kabaca bir SAE hesaplayabilir.
İhtiyacınız olan şey:
Günlük oksijen ihtiyacını tahmin edin (AOR — Gerçek Oksijen Gereksinimi):
AOR (kgO₂/gün) = (BOD giderimli oksijen talebi) (nitrifikasyon oksijen talebi) - (denitrifikasyon kredisi)
BOİ giderme: Kaldırılan her kg BOİ başına ~1,0–1,2 kgO₂ (basit BOİ giderme için 1,0; kombine BOİ nitrifikasyon sistemleri için 1,2)
Nitrifikasyon: NH₄-N oksitlenmiş kg başına 4,57 kgO₂
Denitrifikasyon kredisi: Azaltılmış NO₃-N başına kg başına 2,86 kgO₂ geri kazanılır (anoksik bölgeler mevcutsa, bunu çıkarın)
Örnek – 10.000 m³/gün belediye tesisi:
SAE alanını hesaplayın:
Temiz su eşdeğeri karşılaştırması için SOTR'ye dönüştürün:
SOTR = AOR / (alfa × düzeltme faktörü) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/saat
Standart SAE = 460 / 191 = 2,41 kgO₂/kWh
Bu, ince kabarcıklı sistemler için kabul edilebilir aralığın alt ucuna yakındır; araştırmaya değer.
Gaz çıkışı testi, su yüzeyinden çıkan gazı yüzen bir başlıkta yakalayıp oksijen içeriğini analiz ederek SOTE'yi doğrudan proses koşullarında ölçer. Bu, gerçek difüzör performansını belirlemek için en doğru yöntemdir.
Gerekli ekipman: yüzer gaz toplama başlığı, gaz analiz cihazı (O₂ ve CO₂), üfleyicideki hava akışı ölçer.
SOTE (%) = (O₂ giriş - O₂ çıkış) / O₂ inç × 100
burada O₂ in = hava akışı × 0,2095 (havanın O₂ fraksiyonu) ve O₂ out = toplanan atık gazda ölçülen O₂ konsantrasyonu × toplam atık gaz akış hızı.
Çıkış gazı testi, temizleme sonrası veya yenileme sonrası doğrulama için altın standarttır; difüzör bakımının veya değişiminin performansı iyileştirip iyileştirmediğini doğrudan gösterir. Özel ekipman gerektirir ve genellikle uzman bir ekip tarafından yürütülür.
Üfleyici verimliliği, elektrik enerjisinin gerçekte ne kadarının hava akışına ulaştığını belirler. Eskime, giriş filtresinin kirlenmesi veya kısmi yükte çalışma nedeniyle nominal çıkışının %85'ini sağlayan bir üfleyici, geri kalanını ısı olarak boşa harcar.
Üfleyici verimliliği değerlendirmesi için izotermal güç denklemi:
Teorik izotermal güç (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / verimlilik
nerede:
Üfleyici verimlilik kriterleri:
| Üfleyici tipi | Tepe izentropik verimlilik | Tipik saha verimliliği | Kısmi yük verimliliği (%50 akış) |
|---|---|---|---|
| Kökler üç loblu (VFD yok) | %55–65 | %50–60 | %35–45 |
| Kökler üç loblu (VFD'li) | %55–65 | %55–62 | %50-58 |
| Döner vida (VFD'li) | %65–75 | %62–70 | %60-68 |
| Çok kademeli santrifüj | %65–72 | %60-68 | %45–55 (dalgalanma riski) |
| Yüksek hızlı turbo (doğrudan tahrik) | %72–82 | %70-78 | %65–75 |
Sahada en sık karşılaşılan verimlilik sorunu: sürekli olarak tasarım akışının %40-60'ında çalışan üfleyiciler çünkü havalandırma sistemi nadiren meydana gelen pik akış koşulları için tasarlanmıştır. %50 akışta, bir kök üfleyici, zirve noktasına kıyasla yüzde 15-25 verimlilik puanı kaybeder; tüketilen her kWh'nin önemli bir kısmını boşa harcar.

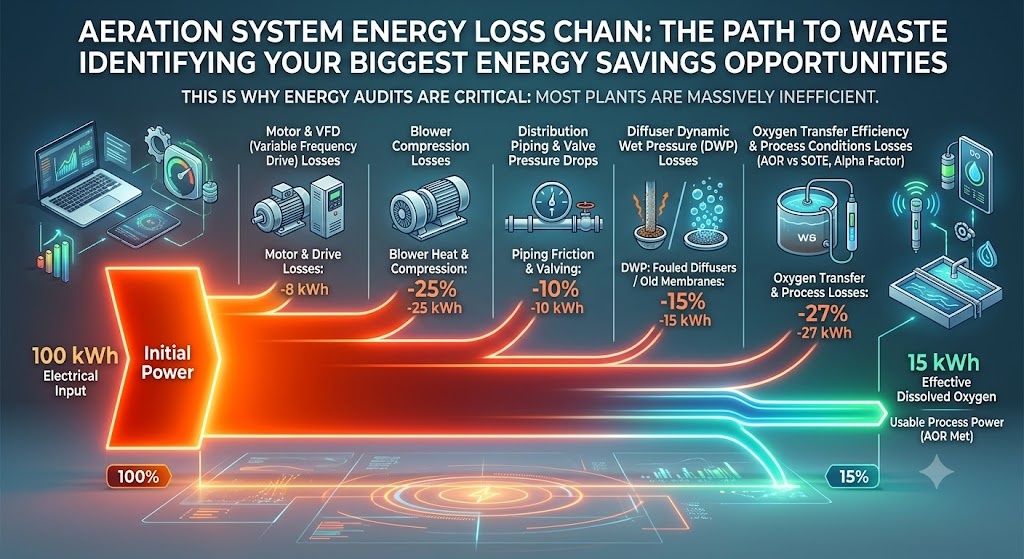

Her havalandırma sisteminde, elektrik sayacı ile tanktaki çözünmüş oksijen arasında enerjinin kaybolduğu dört yer vardır. Her kaybın miktarının belirlenmesi, nereye müdahale edileceğini tanımlar.
Enerji kaybı zinciri:
Elektrik girişi → Üfleç motoru kayıpları → Üfleyici sıkıştırma kayıpları → Boru/valf dağıtım kayıpları → Difüzör DWP kayıpları → Oksijen transfer kayıpları
| Kayıp aşaması | Tipik büyüklük | Sebep | Denetim kontrolü |
|---|---|---|---|
| Motor elektrik kayıpları | %3–8 | Motor yaşlanması, kısmi yük | Motor güç faktörünü ve akım çekişini ölçün |
| Üfleyici sıkıştırma kayıpları | %20–35 | Üfleyici tipi, operating point | Gerçek ve teorik izotermal gücü karşılaştırın |
| Boru ve vana kayıpları | %5-15 | Küçük boyutlu boru, kirli vanalar, aşırı kontrol vanaları | Dağıtım sistemi genelinde basınç düşüşü |
| Difüzör DWP kayıpları | %5–25 | Kirlenme, eskime, aşırı/yetersiz akış | DWP ölçümü (DWP makalesine bakın) |
| Oksijen transfer kayıpları | %30–60 | Alfa faktörü, DO ayar noktası, kabarcık boyutu | Gaz dışı test veya SOTE tahmini |
Kombine etki: Üfleç motoru tarafından tüketilen her 100 kWh için, genellikle yalnızca 15-35 kWh, karışık sıvıda çözünmüş oksijen olarak sonuçlanır.
Çoğu tesis en yüksek günlük/mevsimsel yüklere göre tasarlanmıştır. Gerçek ortalama yük tipik olarak tepe değerin %40-70'idir. Pik talebi karşılamak için sabit hızda çalışan bir üfleyici, çalışma ömrünün büyük bölümünde verimsiz kısmi yükte çalışır.
Değişken Frekanslı Sürücüler (VFD'ler), fan hızının gerçek oksijen talebini izlemesine olanak tanır. Hız kontrolü için VFD'ye sahip üç loblu pozitif deplasmanlı üfleyiciler %60-70'lik bir kısma sunar ve bu da büyük bir operasyonel esneklik sağlar.
VFD'den enerji tasarrufu: Tipik tesislerde fan enerjisinin %15-30'u. Geri ödeme: Elektrik tarifesi ve yük değişimine bağlı olarak 2–4 yıl.
VFD şu durumlarda en etkilidir: yük önemli ölçüde değişiyor (günlük değişim > 2:1), birden fazla fan kurulu, mevcut fanlar sürekli olarak >%70 hızda çalışıyor.
VFD şu durumlarda en az etkilidir: üfleyiciler çoğu zaman zaten %95-100 hızda çalışır (kapasite kısıtlı tesis) veya bir kök üfleyici zaten minimum seviyeye kısıldığında.
Çoğu tesis, havalandırma havuzu boyunca 2,0 mg/L'lik bir DO ayar noktasında çalışır; bu, en kötü durum koşullarını kapsayan bir genel sayıdır. Ortalama yük koşullarında bu, kronik aşırı havalandırma anlamına gelir.
DO ayar noktasının 2,0 mg/L'den 1,5 mg/L'ye düşürülmesi (normal sıcaklıklarda nitrifikasyon için hala tamamen yeterlidir), tipik olarak hava talebini %10-20 oranında azaltır. Bu, mevcut en düşük maliyetli müdahaledir; genellikle PLC'nin herhangi bir sermaye harcaması olmadan yeniden programlanmasıyla elde edilebilir.
Önemli: DO ayar noktası azaltımı, güvenilir DO sensör kalibrasyonu ile birleştirilmelidir. DO sensörlerinde sapma yaygındır ve gerçek DO'nun görüntülenen değerden daha düşük olmasına neden olur; sensörleri yeniden kalibre etmeden ayar noktasının azaltılması prosesin aksamasına yol açabilir.

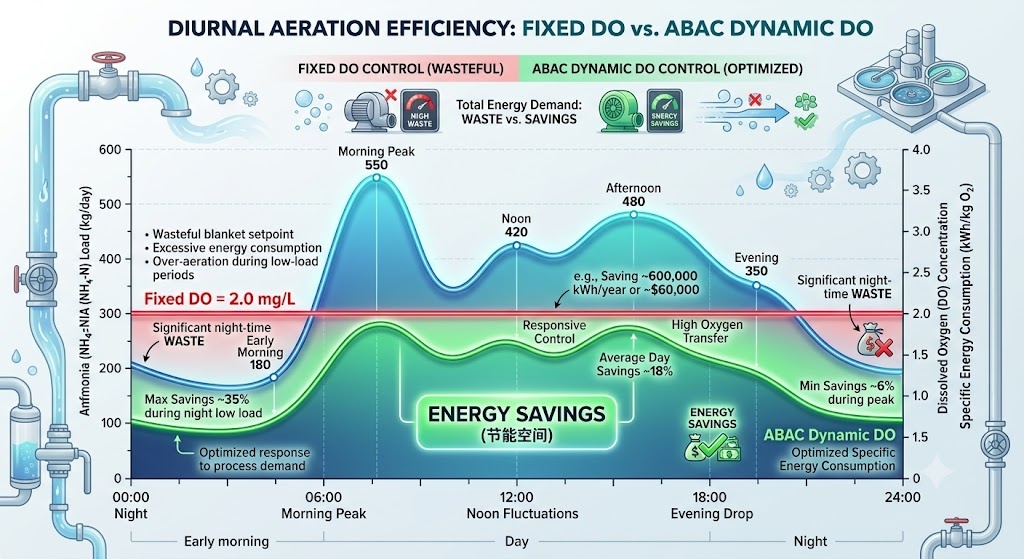

Standart DO kontrolü, gerçek biyolojik talebe bakılmaksızın sabit bir DO konsantrasyonunu korur. ABAC bir seviye daha derine inerek atık amonyak konsantrasyonunu ölçer ve nitrifikasyonun tamamlanıp tamamlanmadığına bağlı olarak DO ayar noktasını dinamik olarak ayarlar.
OTE daha düşük ÇO konsantrasyonlarında geliştiğinden, proses hedeflerini karşılayan minimum ÇO konsantrasyonunu koruyarak enerji tasarrufu elde edilebilir. ABAC sistemleri DO'nun hem OTE hem de amonyağın biyolojik dönüşüm oranı üzerindeki etkisinden yararlanır.
Uygulamada: Amonyak yükünün düşük olduğu gecelerde ABAC, DO'nun 0,8–1,2 mg/L'ye düşmesine ve yine de tam nitrifikasyon elde edilmesine olanak tanır. Sabah pik yükü sırasında, amonyak geçmeden önce DO'yu 2,5-3,0 mg/L'ye çıkarır. Bu dinamik yanıt, sabit bir DO ayar noktasıyla mümkün değildir.
Envirosim tarafından yayınlanan bir vaka çalışması, nitrifikasyon aktif çamur tesisinde manuel ÇO kontrolünün 0,5 ila 3,5 mg/L arasında ÇO salınımlarına ve 590 kWh/MGD üfleyici enerjisine yol açtığını gösterdi. Geleneksel DO kontrolü bunu yalnızca %3 oranında azalttı. ABAC, DO çalışma aralığını tüm yükleme koşullarında tam nitrifikasyon için gereken minimum seviyeye daraltarak enerji talebini önemli ölçüde azalttı.
Yapay zeka ve makine öğrenimi ile entegre MPC dahil olmak üzere gelişmiş kontrol teknolojileri, manuel çalıştırmaya kıyasla enerji kullanımını %30-40 oranında azaltabilir ve DO seviyelerini %35-40 oranında artırabilir.
ABAC uygulama gereksinimleri: havalandırma havuzunun atık su ucunun yakınında amonyak sensörü (iyon seçici elektrot veya çevrimiçi analizör); Her kontrol bölgesindeki DO sensörleri; SCADA entegrasyonu; Tepki yeteneği için VFD üfleyiciler.
Kirli difüzörler daha düşük SOTE'ye sahip daha büyük kabarcıklar üretir ve DWP'yi yükseltir; bu da üfleyicinin aynı havayı içeri itmek için daha fazla çalışması gerektiği anlamına gelir. DWP = 100 mbar ve DWP = 20 mbar'daki kirli difüzörlerin birleşik etkisi, aktarılan birim oksijen başına enerjide %15-25'lik bir artıştır.
Düzgün tasarlanmış bir havalandırma kontrol sisteminin uygulanmasının, Amerika Birleşik Devletleri Çevre Koruma Ajansı tarafından havalandırma enerjisini yüzde 25 ila 40 oranında azalttığı rapor edilmiştir. Ancak bu tasarruf yalnızca difüzörler temiz olduğunda elde edilebilir; kirli bir difüzör sistemi, gelişmiş kontrolün faydalarını ortadan kaldırır.
Difüzör bakımı öncelik sırası:
Bakım karar çerçevesinin tamamı için DWP makalesine bakın.
Tesis, 0,5 bar'ın üzerinde karşı basınçla çalışan kök üç loblu üfleyicilerle inşa edilmişse - kök üfleyiciler onlarca yıldır varsayılan teknoloji olduğundan çoğu fabrikada olduğu gibi - bunların yüksek hızlı turbo üfleyiciler veya döner vidalı üfleyicilerle değiştirilmesi önemli verimlilik kazanımları sağlar.
| Üfleyici yükseltmesi | Maksimum verimlilik kazancı | Enerji tasarrufu (gösterge niteliğinde) | Geri ödeme |
|---|---|---|---|
| Kökler → Döner vida (aynı basınç) | Yüzde 10-15 puan | %15–20 | 4-7 yıl |
| Kökler → Yüksek hızlı turbo | Yüzde 15-25 puan | %20–30 | 5-9 yıl |
| Çok kademeli santrifüj → Turbo | yüzde 8-15 puan | %10–20 | 5-8 yıl |
| Mevcut vidalı üfleyiciye VFD ekleyin | Kısmi yükte %8–15 | %10–20 | 2-4 yıl |
Üfleyicinin değiştirilmesi en yüksek sermaye maliyetli müdahaledir ancak en kalıcı tasarrufları sağlar; verimlilik kazanımları operatör davranışından bağımsızdır ve büyük mekanik arıza olmadan azalmaz.
Eksiksiz bir havalandırma enerjisi denetimi, bir tasarruf matrisi sunar: her fırsat, tahmini uygulama maliyeti ve basit geri ödeme süresiyle birlikte kWh/yıl ve $/yıl cinsinden ölçülür.
Örnek denetim çıktısı — 10.000 m³/gün belediye tesisi, 191 kW üfleyici yükü, 0,10 ABD Doları/kWh elektrik:
| Fırsat | Enerji tasarrufu | Yıllık tasarruf | Uygulama maliyeti | Basit geri ödeme |
|---|---|---|---|---|
| DO ayar noktası 2,0 → 1,5 mg/L (PLC yeniden programlama) | %15 | 25.000$ | 2.000$ | 1 ay |
| Difüzör patlaması temizleme asidi temizliği | %12 | 20.000$ | 5.000$ | 3 ay |
| Kurşun üfleyicide VFD | %18 | 30.000$ | 40.000$ | 16 ay |
| ABAC uygulaması | %20 | 33.000$ | 80.000$ | 29 ay |
| Üfleyicinin değiştirilmesi (kökler → turbo) | %25 | 42.000$ | 250.000$ | 71 ay |
Not: tasarruflar tam olarak katkı sağlamaz — DO ayar noktası azaltımı ve ABAC adres çakışması sorunları. Beş önlemin tamamından elde edilen gerçekçi tasarrufların birleşimi: Temel havalandırma enerjisinin %35-50'si; tasarrufun büyük bir kısmı yalnızca ilk üç önlemle 3 yıl içinde elde edilebilir.
Küçük Atık Su Arıtma Tesisleri açma/kapama ve PID kontrol yöntemlerinden yararlanır, bu da %10-25 enerji tasarrufu ve DO seviyesinde %5-30 azalma sağlar. Kademeli kontrol ve model öngörülü kontrol, orta ölçekli Atık Su Arıtma Tesislerinde enerji verimliliğini %15-30 oranında artırır. Yapay zeka ve makine öğrenimi ile entegre MPC kullanan gelişmiş Atık Su Arıtma Tesisleri, enerji kullanımını %30-40 oranında azaltabilir.
| Bitki büyüklüğü | Uygun kontrol stratejisi | Gerçekçi enerji tasarrufu |
|---|---|---|
| < 1.000 m³/gün | Açık/kapalı fan manuel DO ayarı | %5-15 |
| 1.000–5.000 m³/gün | PID DO kontrolü VFD | %15–25 |
| 5.000–20.000 m³/gün | Kademeli DO kontrolü ABAC VFD | %20–35 |
| > 20.000 m³/gün | MPC ABAC çoklu üfleyici koordinasyonu | %25–40 |
| > 50.000 m³/gün | MPC AI/ML yük tahmini tam enstrümantasyon | %30–45 |
Anoksik bölgelere sahip tesislerde en sık gözden kaçırılan enerji tasarruflarından biridir. Denitrifikasyon sırasında bakteriler, elektron alıcısı olarak O₂ yerine NO₃'yu kullanır ve böylece nitrat molekülünden oksijeni etkili bir şekilde geri kazanır.
Oksijen kredisi = azaltılmış NO₃-N başına kg başına 2,86 kgO₂
10.000 m³/gün akıştan 15 mg/L NO₃ denitrifikasyonu sağlayan bir tesis için:
SAE = 2,5 kgO₂/kWh değerinde bu kredinin değeri: 429 / 2,5 = 172 kWh/gün = 6.200 ABD doları/yıl
Anoksik bölgeleri olan ancak üfleyici kontrol mantıklarında denitrifikasyon kredisini hesaba katmayan tesisler aşırı havalandırma yapıyor ve her gün bu krediye eşdeğer enerjiyi israf ediyor.
Tam bir denetimi başlatmadan önce bu kontrol listesini çalıştırın; bu liste, en yaygın üç hızlı kazanımı tanımlar:
1. Üfleyici tahliye basıncını okuyun ve DWP'yi hesaplayın
2. Üfleyicinin çalışma noktası ile tasarım eğrisini kontrol edin
3. SCADA trendinden ortalama DO'yu okuyun (son 7 gün)
4. Gerçek üfleyici gücünü teorik gereksinimle karşılaştırın
5. Üfleç çıkışındaki günlük değişimi kontrol edin

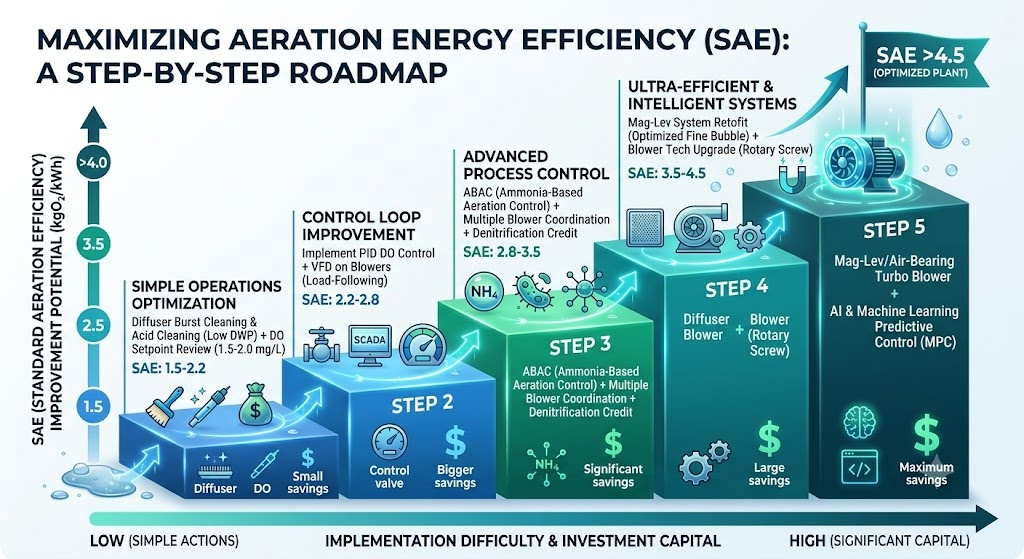

| Mevcut SAE | Öncelikli eylem | Eylemden sonra beklenen SAE |
|---|---|---|
| < 1,5 kgO₂/kWh | Difüzör temizliği DO ayar noktası incelemesi | 1.8–2.2 |
| 1,5–2,0 kgO₂/kWh | VFD DO kontrolü ekle | 2.2–2.8 |
| 2,0–2,5 kgO₂/kWh | ABAC optimize difüzör kapsamını ekleyin | 2,5–3,5 |
| 2,5–3,5 kgO₂/kWh | 10 yaşından büyükse üfleme teknolojisi yükseltmesi | 3,5–4,5 |
| > 3,5 kgO₂/kWh | İyi optimize edilmiş — difüzör bakımına odaklanın | Bakım |
İlgili ürünler: Nihao'nun ince kabarcıklı disk difüzörleri, plaka difüzörleri, tüp difüzörleri ve havalandırma hortumunun tümü, bu denetim çerçevesinde açıklanan difüzör tarafı optimizasyonlarını destekler. EPDM veya silikon membran seçimi ve düzenli temizlik yoluyla düşük DWP'yi korumak, çoğu tesis operatörünün kullanabileceği en yüksek yatırım getirisi, en düşük sermayeli müdahaledir. İletişim [email protected] difüzör sistemi değerlendirme desteği için.
