Havalandırma teknolojisi, biyolojik arıtmayı desteklemek ve proses stabilitesini korumak için oksijenin atık suya aktarılmasına yönelik tasarlanmış bir süreçtir.
Aktif çamur sistemlerinde havalandırma, çözünmüş oksijen (YAPIN) BOİ, COD ve amonyağı gideren mikroorganizmalar için. Aynı zamanda tam karıştırma sağlayarak çamur çökelmesini ve anaerobik bölgeleri önler.
Çoğu belediye ve endüstriyel arıtma tesisinde, Havalandırma toplam enerji kullanımının %40-60'ını tüketir , onu tek ve en büyük operasyonel maliyet merkezi haline getiriyor.
Havalandırma üç eşzamanlı işlevi yerine getirir:
• Oksijen transferi – DO sağlar (genellikle 1,5–3,0 mg/L'de tutulur)
• Karıştırma – biyokütleyi askıda tutar (ÇYS genellikle 2.000–4.000 mg/L)
• Proses stabilizasyonu – septik durumları ve koku oluşumunu engeller
Yeterli oksijen olmadan aerobik bakteriler organik maddeyi verimli bir şekilde oksitleyemez. 0,5 mg/L DO'nun altında nitrifikasyon performansı keskin bir şekilde düşer.
Sistemleri tasarlamak veya karşılaştırmak için mühendisler ölçülebilir parametreler kullanır:
OTR (Oksijen Transfer Hızı)
Saatte aktarılan oksijen kütlesi (kg O₂/saat).
SOTE (Standart Oksijen Transfer Verimliliği)
Standart koşullar altında (temiz su, 20°C) aktarılan oksijen yüzdesi.
Alfa Faktörü (α)
Atık su koşulları ile temiz suyun karşılaştırılması için düzeltme faktörü.
Tipik aralık: 0,6–0,85.
Tipik performans aralıkları:
| Parametre | İnce Kabarcıklı Difüzör | Kaba Kabarcık | Yüzey Havalandırıcı |
|---|---|---|---|
| SOTE | %25–35 | %8-15 | %10–20 |
| Enerji Verimliliği (kg O₂/kWh) | 2,5–6,5 | 1.2–2.5 | 1,5–3,0 |
| Tipik Tank Derinliği | 4–8m | 3–6 m | 2–4 m |
İnce kabarcıklı sistemler sunar 2–3 kat daha yüksek oksijen verimliliği kaba kabarcıklı sistemlerden daha iyidir.
Oksijen talebi sürekli olduğundan, küçük verimlilik bile önemli ölçüde bileşik kazanır.
Örnek:
1.800 kg O₂/gün gerektiren 10.000 m³/gün kapasiteli bir tesis
Verimliliği %15 artırma
→ Yıllık elektrik tüketimini 50.000–120.000 kWh kadar azaltabilir
Endüstriyel elektrik oranlarında bu, yaşam döngüsü maliyetini ekipman CAPEX'inden daha fazla doğrudan etkiler.
Sonuç: Havalandırma sadece bir proses adımı değildir. Biyolojik atıksu arıtımının enerji omurgasıdır.
Havalandırma biyolojik reaksiyon hızını, çamur stabilitesini ve tesisin enerji tüketimini belirler.
Aktif çamur sistemlerinde oksijen mevcudiyeti BOİ giderme ve nitrifikasyon performansını doğrudan kontrol eder.
Kontrollü havalandırma olmazsa arıtma kapasitesi düşer ve atık su kalitesi dengesiz hale gelir.
Aerobik mikroorganizmalar organik maddeyi oksitlemek için çözünmüş oksijeni (DO) kullanır.
Tipik oksijen talebi:
• 1 kg BOİ giderimi → 1,1–1,5 kg O₂
• 1 kg NH₄⁺-N nitrifiye edilmiş → 4,57 kg O₂
Gelişmiş tesislerde nitrifikasyon sıklıkla Toplam oksijen ihtiyacının %60-70'i .
DO 1,0 mg/L'nin altına düşerse:

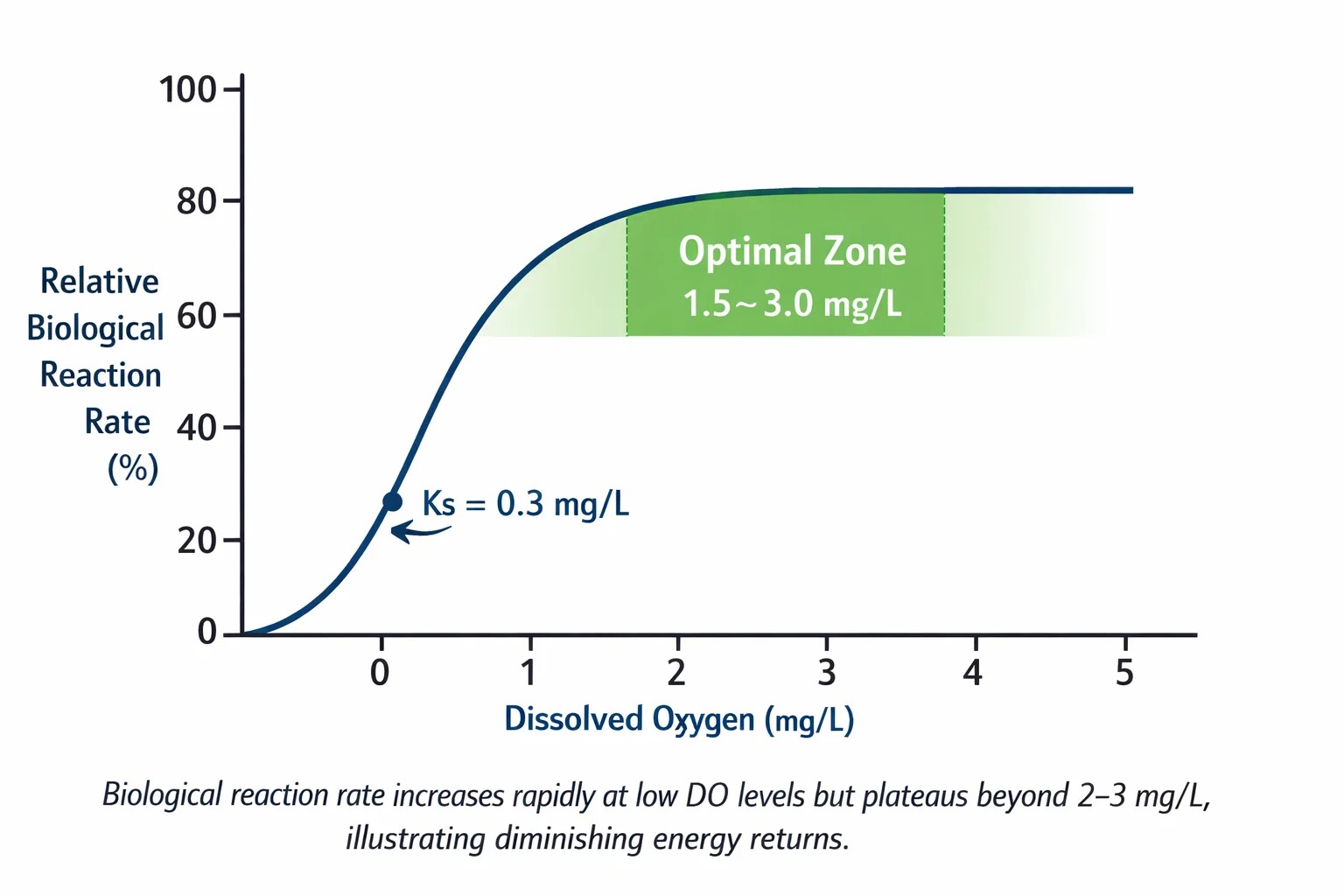

Biyolojik büyüme takip eder Monod kinetiği Substrat veya oksijen konsantrasyonunun reaksiyon hızını nasıl sınırladığını açıklar.
Büyüme oranı ∝ DO / (Ks DO)
Nerede:
DO arttığında:
• 0,5 mg/L'nin altında → oksijen reaksiyon hızını sınırlar
• 1,5–3,0 mg/L arası → optimum çalışma aralığı
• 3,0 mg/L'nin üzerinde → minimum performans kazancı ancak daha yüksek enerji maliyeti
Bu, çoğu arıtma tesisinin neden hedef aldığını açıklıyor 1,5–3,0 mg/L DO .
Düşük oksijen ölçülebilir operasyonel riskler yaratır:
• DO < 0,5 mg/L → nitrifikasyon çökmesi
• ORP < –100 mV → anaerobik koşullar
• Çamurun kabarma olasılığı artar
• Atık sudaki NH₄-N artışları
1-2 saatlik oksijen kesintisi bile yüksek yüklü endüstriyel sistemlerin dengesini bozabilir.
Havalandırma genellikle aşağıdakileri hesaba katar:
• Toplam tesis elektrik tüketiminin %40-60'ı
• Nitrifikasyonun yoğun olduğu sistemlerde %70'e kadar
Örnek senaryo:
Tesis kapasitesi: 20.000 m³/gün
Oksijen ihtiyacı: 2.500 kg/gün
Oksijen transfer verimliliğini 2,0'dan 3,5 kg O₂/kWh'ye artırma
→ Yıllık tasarruf: 200.000 kWh
Küçük verimlilik kazanımları, uzun vadede işletme gider giderlerinde önemli düşüşlere neden olur.
Havalandırma sadece “hava eklemek” değildir.
Bu, aşağıdakiler arasında bir dengedir:
• Oksijen talebi
• Enerji tüketimi
• Karıştırma gereksinimleri
• Çamur özellikleri
Doğru havalandırma tasarımı, arıtma stabilitesini ve yaşam döngüsü maliyet optimizasyonunu sağlar.
Havalandırma teknolojileri, oksijenin suya nasıl aktarıldığına göre sınıflandırılır: dağınık hava sistemleri, mekanik havalandırma ve jet havalandırma.
Her teknoloji, oksijen transfer verimliliği, derinlik uygunluğu, sermaye maliyeti ve enerji performansı açısından farklılık gösterir.
Yanlış türün seçilmesi yaşam döngüsü maliyetini %20-40 artırabilir.
Dağınık havalandırma, havayı kabarcıklar halinde serbest bırakmak için üfleyiciler ve batık difüzörler kullanır.
Modern belediye tesislerinde baskın teknolojidir.
Hava, membran veya seramik difüzörlerden geçirilir. Daha küçük kabarcıklar daha büyük yüzey alanı ve daha uzun temas süresi oluşturur.
• İnce kabarcık çapı: 1–3 mm
• Kaba kabarcık çapı: 4–10mm
• Optimum tank derinliği: 4–8m
• SOTE (ince kabarcık): %25–35
• Enerji verimliliği: 6,5 kg'a kadar O₂/kWh
İnce kabarcıklı sistemler şunları sağlar: 2–3 kat daha yüksek oksijen verimliliği kaba kabarcıklı sistemlerden daha iyidir.
• Belediye aktif çamuru
• Endüstriyel biyolojik reaktörler
• Derin havalandırma tankları
• Enerji optimizasyonlu tesisler
Mekanik havalandırıcılar su yüzeyini çalkalayarak oksijeni aktarır.
İnce kabarcık difüzyonu yerine türbülansa güveniyorlar.
Bir pervane veya rotor suyu havaya fırlatarak hava-su temasını artırır.
• Oksijen verimliliği: 1,5–3,0 kg O₂/kWh
• Etkili derinlik: 2–4 m
• Karıştırma gücü: yüksek
• Kurulum: basit
• Oksidasyon hendekleri
• Lagünler
• Güçlendirme projeleri
• Verimlilikten ziyade basitliğe öncelik veren tesisler
Mekanik sistemler tipik olarak ince kabarcıklı sistemlere göre daha az enerji verimlidir ancak bakımı daha kolaydır.
Jet havalandırma, havayı sürüklemek ve suya karıştırmak için yüksek hızlı sıvı jetleri kullanır.
Bir pompa, bir venturi nozülü aracılığıyla havayı su akışına çekerek negatif basınç oluşturur.
• Derinlik kapasitesi: 10 m'ye kadar
• Oksijen verimliliği: 2,0–4,0 kg O₂/kWh
• Mükemmel karıştırma
• Yüksek yüklü atık sulara uygun
• Endüstriyel atık su
• Yüksek katı maddeli uygulamalar
• Dengeleme tankları
• Derin reaktörler
Jet sistemleri karıştırma gücü ile oksijen verimliliğini dengeler.
| Teknoloji | Oksijen Verimliliği (kg O₂/kWh) | Tipik Derinlik | Enerji Sıralaması | Karıştırma Strength | CAPEX Seviyesi |
|---|---|---|---|---|---|
| İnce Kabarcıklı Difüzör | 2,5–6,5 | 4–8m | Yüksek | Orta | Orta |
| Kaba Kabarcık | 1.2–2.5 | 3–6 m | Düşük | Yüksek | Düşük |
| Mekanik Yüzey | 1,5–3,0 | 2–4 m | Orta | Çok Yüksek | Orta |
| Jet Havalandırma | 2.0–4.0 | 4–10 m | Orta–High | Yüksek | Orta–High |
Enerjiye duyarlı tesislerde ince kabarcık sistemleri hakimdir.
Basitlik odaklı kurulumlarda mekanik sistemler hakimdir.
Jet sistemleri, karıştırmanın yoğun olduğu endüstriyel ortamlarda hakimdir.
Seçim şunlara bağlıdır:
• Gerekli oksijen transfer hızı (kg O₂/saat)
• Tank geometrisi ve derinliği
• MLSS konsantrasyonu
• kWh başına enerji maliyeti
• Bakım erişilebilirliği
Temel kural:
Öncelik enerji optimizasyonu ise → İnce kabarcıklı difüzörler.
Karışım kuvveti öncelikliyse → Mekanik veya jet sistemler.
Tank derinliği > 6 m ise → Dağınık veya jet sistemler tercih edilir.
Nihaowater öncelikli olarak şunlara odaklanır: tasarlanmış difüzör tabanlı havalandırma sistemleri , şunlar için optimize edilmiştir:
• Düzgün hava dağıtımı
• Yüksek SOTE performansı
• Endüstriyel dayanıklılık malzemeleri
• Özel hava akışı düzeni tasarımı
Vurgu sadece difüzör beslemesi değil, aynı zamanda sistem düzeyinde oksijen verimliliği optimizasyonudur.
Havalandırma sistemi tasarımı, yeterli oksijen aktarımını, optimum karışımı ve enerji verimliliğini sağlayan ölçülebilir parametrelerle yönetilir.
Kötü tasarım OPEX'i %20-40 oranında artırır ve arıtma performansını tehlikeye atabilir.
Tanım: OTR, birim zaman başına suya aktarılan oksijen kütlesidir (kg O₂/saat).
Formül (basitleştirilmiş):
OTR = Q_air × C_sat × α × β
Nerede:
Tipik tasarım hedefi:
Tanım: Standart koşullar altında (temiz su, 20°C) suya gerçekte aktarılan oksijen oranı.
| Difüzör Tipi | SOTE (%) |
|---|---|
| İnce Kabarcık | 25–35 |
| Kaba Kabarcık | 8–15 |
| Mekanik Yüzey | 10–20 |
| Jet Havalandırma | 15–25 |
SOTE hesaplamak için OTR ile birlikte kullanılır fan kapasitesi ve enerji tüketimi .
Tanım: Birim zamanda sağlanan havanın hacmi (Nm³/h).
Tasarım hususları:
Temel kural:
Görselleştirilebilir parametre: Kabarcık yükselme yolu ve çözünmüş oksijen verimliliği.
| Teknoloji | Tipik Verimlilik |
|---|---|
| İnce Kabarcıklı Difüzör | 2,5–6,5 |
| Kaba Kabarcık | 1.2–2.5 |
| Mekanik Yüzey | 1,5–3,0 |
| Jet Havalandırma | 2.0–4.0 |
Optimizasyon:
Anahtar paket servisi: Üfleyicinin boyutu doğrudan oksijen talebine, tank geometrisine ve difüzör performansına bağlıdır.
Sonuç: İyi tasarlanmış bir havalandırma sistemi, stabil arıtma, tekdüze DO ve minimum enerji tüketimi elde etmek için tüm bu parametreleri birleştirir.
Havalandırma teknolojisi, belediye ve endüstriyel atık su arıtımında, su ürünleri yetiştiriciliğinde ve proses suyu yönetiminde esastır.
Biyolojik arıtma için oksijen sağlar, anaerobik bölgeleri önler ve çeşitli uygulamalarda proses stabilitesi sağlar.
Vaka Örneği:
Orta ölçekli belediye tesisi, 20.000 m³/gün
| Endüstri | Tipik Atıksu | Havalandırma Teknolojisi | Oksijen İhtiyacı (kg O₂/gün) | MLSS (mg/L) |
|---|---|---|---|---|
| Yiyecek ve İçecek | Yüksek BOD, low solids | İnce kabarcık / Jet | 2.000–10.000 | 3.000–4.000 |
| Tekstil | Renkli, KOİ ağırlıklı | İnce kabarcık / Jet | 1.500–8.000 | 2.500–3.500 |
| İlaç | Yüksek COD/NH₄⁺ | Jet / İnce kabarcık | 1.000–5.000 | 3.000–4.500 |
| Kağıt Hamuru ve Kağıt | Yüksek solids & BOD | Jet / Mekanik | 5.000–20.000 | 4.000–5.000 |
Gözlem:
Havalandırma sistemleri enerji yoğundur ve teknik açıdan kritik öneme sahiptir. Yaygın operasyonel sorunlar, oksijen transfer verimliliğini azaltabilir, enerji maliyetlerini artırabilir ve atık su kalitesini tehlikeye atabilir.
Bu sorunların tanımlanması ve düzeltilmesi, istikrarlı biyolojik arıtma için esastır.
| Sorun | Göstergeler / Eşikler | Muhtemel Neden | Önerilen Çözüm |
|---|---|---|---|
| Düşük Dissolved Oxygen | Havalandırma tankında DO < 1,0 mg/L | Difüzör tıkanması, fanın düşük performansı, düzensiz hava akışı | Difüzörleri temizleyin, fan çıkışını kontrol edin, hava dağıtımını yeniden dengeleyin |
| Difüzör Kirlenmesi | Basınç düşüşü >%10–15 veya görünür tıkanma | Biyofilm, ölçeklendirme, enkaz | Düzenli geri yıkama, kimyasal temizleme, süzgeç takma |
| Düzensiz Karıştırma | Tank genelinde MLSS eğimi >%10–15 | Kötü difüzör düzeni, sığ tank, düşük hava akışı | Difüzör düzenini ayarlayın, hava akışını artırın, mekanik karıştırıcıları düşünün |
| Aşırı Enerji Kullanımı | kWh/kg O₂ > tasarım hedefi | Aşırı havalandırma, yüksek üfleme hızı, verimsiz difüzör | Hava akışını optimize edin, VFD kontrolünü kurun, difüzörleri yükseltin |
| Nitrifikasyon Arızası | NH₄⁺-N > 2 mg/L atık su | DO < 1,5 mg/L, kısa devre, yüksek yük | DO'yu artırın, karıştırmayı optimize edin, hidrolik yükü dengeleyin |
| Çamur Hacmi | SVI > 150 mL/g | Filamentli büyüme, düşük DO | DO ≥ 1,5 mg/L değerini koruyun, besin dengesini izleyin, seçici bölgeleri göz önünde bulundurun |
| Gürültü / Titreşim | >80 dB havalandırma ekipmanının yakınında | Mekanik dengesizlik, kavitasyon | Dönen parçaları kontrol edin, yatakların bakımını yapın, montajın doğru yapılmasını sağlayın |
| Parametre | Optimum Aralık | Notlar |
|---|---|---|
| DO | 1,5–3,0 mg/L | Enerji israfı olmadan biyolojik aktiviteyi sürdürür |
| MLSS | 2.000–4.500 mg/L | Yeterli biyokütle konsantrasyonunu sağlar |
| SVI (Çamur Hacim Endeksi) | 80–120 mL/g | Yerleşme kalitesini tahmin eder |
| Üfleyici Basıncı | Difüzör spesifikasyonuna göre | Aşırı/yetersiz havalandırmayı önler |
| Hava Akışı Dağıtımı | ±%10 homojenlik | Tank çapında oksijen dağıtımı için kritik |
Havalandırma teknolojisi etkili biyolojik atık su arıtımının omurgasıdır.
Oksijen tedarikini, karışımı ve enerji tüketimini kontrol ederek BOİ/KOİ giderimini, nitrifikasyonu ve çamur stabilitesini doğrudan etkiler.
Oksijen Transferi: İnce kabarcıklı difüzörler achieve 25–35% SOTE; oxygen demand must match biological load.
Kontrol Yapın: Optimum mikrobiyal kinetik için 1,5–3,0 mg/L'yi koruyun; 0,5 mg/L'nin altında nitrifikasyonun çökmesi riski vardır.
Enerji Verimliliği: Havalandırma tesis elektriğinin %40-60'ını oluşturur; OTR ve difüzör düzeninin optimize edilmesi tüketimi %15-35 oranında azaltabilir.
Sistem Seçimi:
Tasarım Parametreleri: Tank derinliği, MLSS, hava akışı, OTR, SOTE, alfa faktörü ve üfleyici kontrolü performans optimizasyonu için birbirine bağlıdır.
Operasyonel İzleme: DO, MLSS, SVI ve hava akışı bütünlüğü, sorunun erken tespiti için kritik öneme sahiptir.
